電動閥門怎么接線
[ 2020-04-27 ]
甲乙電動閥門的它們關系是‘與’與‘非’的關系。也就是兩個不能夠同時開啟，必須一個關閉，一個開啟。在電工電路里面，也就是它們之間，必須互鎖，也就是互鎖電路了。不知道題主是用什么方式操作它們之間變換的，是手動還是自動。
不管是手動也好還是自動也好，都需要兩個中間繼電器來控制電動閥門的動作電磁線圈的。那么我就來說一下手動情況下它們是怎樣互鎖接線的。

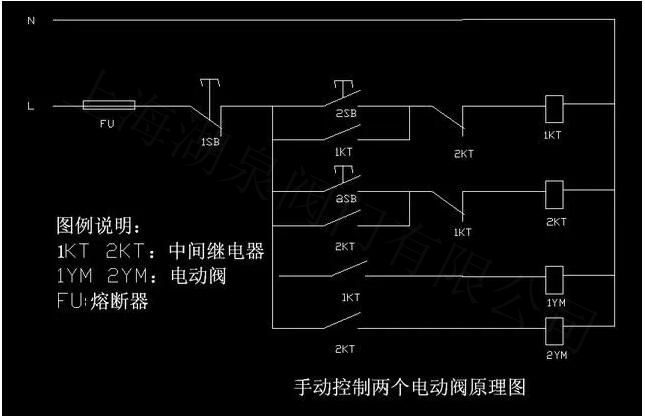

電動閥門手動原理圖
從圖上我們可以知道，中間繼電器1KT和2KT它們之間是互鎖關系，由于有了互鎖電路，電動閥甲乙只能夠開啟一個，兩個是不能夠開啟的，也就是電動閥門甲開，電動閥門乙必須關。
如果是和其他設備有聯鎖的自動控制線路，把手動線路中的按鈕和自鎖線路去掉，把互鎖觸頭的常閉觸頭接入相應的聯鎖線路中就可以達到電動閥門甲開，電動閥門乙必須關的目的。
1YM 2YM只是代表電動閥門的電動部分，它里面也有很多的線路的，就是開啟和閉合的止、回的行程開關（或者微動開關線路等）。
本文標題：電動閥門怎么接線
本文地址：http://www.gxphb.com/tech/2532.html
