上海湖湖泉閥門dzw90閥門電動裝置說明書用以控制閥門的開啟和關閉。適用于閘閥、截止閥、節流閥、隔膜閥、其派生產品可適用于球閥、蝶閥和風門等，它可以準確地控制指令動作，是對電動閥門實現遠控、集控和自動控制的必不可少的驅動裝置。DZW型閥門電動裝置，具有防塵、防水、防腐性能。
dzw90閥門電動裝置說明書技術條件和性能參數
1、技術條件
環境溫度：-20℃～60℃
相對溫度：不大于95% （25℃時)
工作環境：無易燃易爆和強腐蝕介質
防護等級：IP55，IP65（特殊訂貨）
電 源： 380V 50Hz（特殊要求可在訂貨時提出）
 dzw90閥門電動裝置由六個部分組成，即電機、減速器、控制機構、手—電動切換機構、手輪部件及電氣部分。戶外型三相異步電動機，該電機為短時工作制，額定持續1、電動機：

DZW系列閥門電動裝置性能參數表

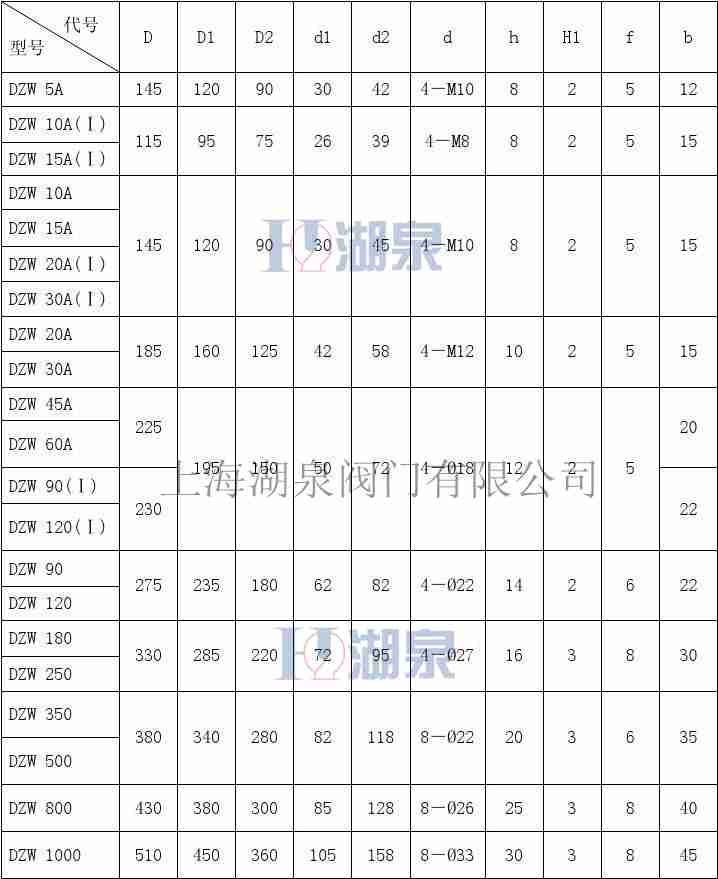

DZW系列電動裝置連接尺寸表

dzw90閥門電動裝置安裝方法及使用注意事項
1、本裝置可垂直安裝，水平安裝，但電機不可向下，應便于接線，調試和手動操作。同一只微動開關的常開和常閉觸點上不允許施加不同的電源。
2、安裝與閥門聯接的牙嵌軸向間隙不小于1－2毫米。
3、安裝后初次使用必須按調試要求進行逐項調試，檢查各部件正常后才能投入使用。
4、本裝置系采用閥門電動裝置用三相異步電機，額定持續工作時間為10分鐘，調試時應予注意。
5、搬運時應小心輕放，保持干燥，防止接觸腐蝕物質，以免損壞電氣元件和機械零件。
6、DZW5A型閥門電動裝置禁止起吊手輪！
調整
調整轉矩、行程時，必須檢查位置指示器上的電位器是否已脫開（把電們器軸上齒輪的緊定螺釘松開即可脫開），以防損壞。通電前檢查接地是否可靠。新裝的電動裝置首次電動時，必須檢查電機相序，控制線路接線是否正確，以防電機失控。
1、轉矩控制機構調整：
(1) 首先調整關轉矩。
(2) 按照隨產品提供的轉矩特性曲線，從小轉矩值開始，逐漸增大轉矩值直到閥門關嚴時止。
(3) 根據閥門工作特性調整開方向轉矩，一般開方向轉矩要比關方向轉矩大。
(4) 以上調整均在空載無介質壓力等因素下調整，在有壓力、溫度時應注意其能否關嚴，如關不嚴則要適當增加轉矩值以關得嚴打得開為準。
2、行程控制機構調整
(1) 用手動將閥門關嚴。
15
(2) 脫開行程控制機構，即用螺絲刀將行程控制機構中頂桿推進并轉90°，使主動小齒輪與計數器個位齒輪組脫開。
(3) 用螺絲刀旋轉“關”向調整軸，按箭頭方向旋轉直到凸輪壓住彈性壓板使微動開關動作為止，則關向行程初步調好。
(4) 松開頂桿使主動齒輪與兩邊個位齒輪正確嚙合，為保證其正確嚙合，在松開頂桿后，必須用螺絲刀稍許左右轉動調整軸，此時可以電動打開幾圈，而后關閉，視關向行程是否符合要求，如不合要求，可以按上述程序重新調整。
(5) 開方向調整：在關方向調整好以后，用手將閥門開到所需的位置（注意此時行程控制機構不能脫開，否則關向調整又被打亂），然后脫開行程控制機構，旋轉“開”向調整軸，按箭頭方向旋轉直到凸輪壓住彈性板，使微動開關動作為止。再使行程機構與主動齒輪嚙合，則開向行程調完。行程控制機構調完后，可反復試操作幾次。一般開閥門控制在全行程90％左右。
3、可調式開度指示器的調整：
(1) 在調整好轉矩、行程的基礎上調整可調式開度指示器和遠傳電位器。
(2) 將閥門關閉（手動或電動）。
(3) 首先根據閥門的最大轉圈數將齒輪組上的調節齒輪調到相應位置上，再將表
的齒輪與開度軸上的齒輪嚙合，擰緊電位器軸上齒輪的緊定螺釘即可。
