電動刀型閘閥pz973h-10c DN100說明書

[ 2023-06-28 ]

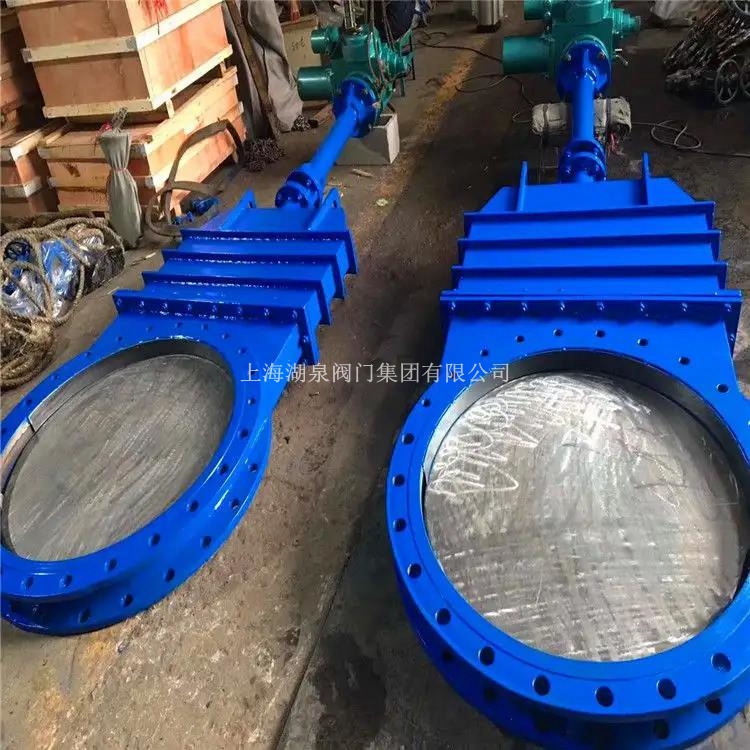

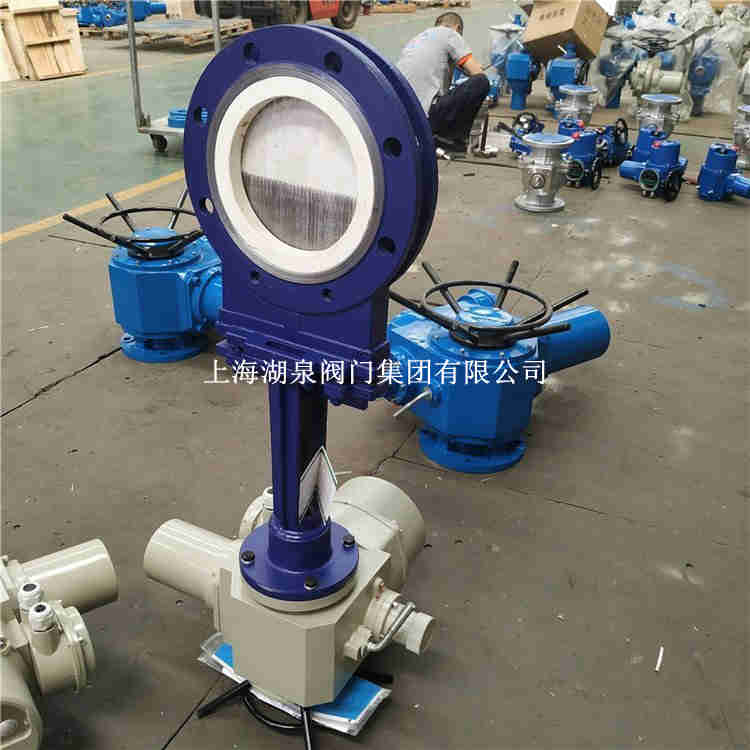

上海湖泉閥門集團有限公司動刀型閘閥pz973h-10c DN100說明書電動鑄鋼刀閘閥的產品說明：電動鑄鋼刀閘閥又被稱作刀型閘閥或刀閘閥，用來切斷帶有懸浮顆粒、纖維材料的介質。如：紙漿、木漿、化學品處理污水、水泥漿、煤泥、粉塵、料倉出口、水...刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。電動刀閘閥由電動執行器(電裝)和刀閘閥兩個部件組成,經過調試后成電動刀閘閥,通過給電動執行器電壓,使刀閘閥閘板作上線直線運動,實現遠程控制打開或者切斷介質中的雜物關閉。

產品特點: Z973F、Z973H電動刀型閘閥(刀閘閥)PN6～PN16 1.電動閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限...提供【電動刀型閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。刀型閘閥驅動方式:手動,鏈輪,電動,氣動,液動,傘齒輪,電控液動和氣液動等驅動方式。刀型閘閥外形:明桿,暗桿兩種。刀型閘閥材質:鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟...用于化學工業,煤炭,糖,污水和造紙等領域。這尤其適用于造紙行業中的管道調節和節流。電動刀閘閥的工作溫度:≤425℃,公稱壓力:1.0-1.6MPa。

刀型閘閥(手動、氣動、電動、碳鋼、鑄鋼、不銹鋼)搜索遠一閥門PZ973F/W-6P/10P/16P/R/RL不銹鋼電動刀型閘閥超短結構長度,節省材料,可使管路系統整體重量大大減輕。占用有效空間小,...PZ973H、PZ973F、PZ973Y 電動刀閘閥,電動驅動、對夾式連接、明桿平行式剛性單閘板,閥座密封面為硬質合金與聚四氟乙烯,公稱壓力 PN10~16,閥體材料為碳素鋼(PZ973H-10C~1...刀閘閥的安裝要求較為嚴格，一般應根據閥門的使用要求選擇合適的位置進行安裝。

我公司刀閘閥根據應用不同可分為:手動刀閘閥、氣動刀閘閥、電動刀閘閥、傘齒輪刀閘閥、對夾式刀閘閥、法蘭式刀閘閥、鏈輪式刀閘閥、電液動刀閘閥、手動漿液閥、液動漿液閥、氣動漿...采用刀型閘板,具有良好的剪切作用,適宜于漿料、粉粒料、纖維等難以控制的流體,是廣泛應用于造紙、石化、礦山、排水、食品等行業。

刀型閘閥相關參數
密封結構：單向密封、雙向密封
閥門結構：明板明桿、暗板明桿、穿透式、雙向開
支架形式：三角式，四柱式，鋼板式，暗板式，拱橋式（獨有結構）
連接形式：對夾、法蘭
公稱通徑：DN50~DN3000 NPS 2”~120”（可非標定制）
工作溫度：≤1000℃（具體耐溫以選型材質為準）

執行機構：手輪、氣動、手氣動、電裝、電液動、液動、傘齒輪、鏈輪、杠桿

密封類型	閥座材質	溫度	適用介質及特性	不適用工況
硬密封	STL	≤500	硬質合金硬度達93HRA，適用各種顆粒介質管道，耐磨性強不易變形。	硬密封不適用帶氣體、液體含量介質管道，硬密封泄漏量大密封性差（D級）。不推薦使用在不允許內漏氣體、液體等微介質管道及工況。
	TC	≤300	陶瓷具有極高的耐磨損.耐腐蝕，沖蝕性能，適用各種高強度顆粒物介質管道，如煤渣、煤粉、高濃度礦漿等。
	507	≤425	金屬密封適用各種中低強度介質工況，如渣水混合物、粉塵、物料等。
軟密封	NBR	≤80	丁晴橡膠適用各類氣體、液體介質管道，耐油性良好，耐磨性良。	不推薦使用在帶顆粒或固態介質管道。其介質極易損壞磨損橡膠本體。
	EPDM	≤150	三元乙丙橡膠適用各類氣體、液體介質管道，耐酸堿性良，耐磨性優。
	PTFE	≤200	聚四氟乙烯橡膠適用各類氣體、液體介質管道，耐酸堿性優，耐磨性優。
	PU	≤120	聚氨酯硬度達95HRA，具有耐油、耐磨、耐低溫老化等性能，其特性極其耐磨，且回彈性好，密封性極優。適用各種含氣體液體顆粒物料等混合介質管道，混合使用百分百0泄露。	不推薦使用在衛生級介質管道。

閥門本體及零配件材料選用標準
零件名稱	材料名稱	材料牌號	國家標準號
閥體壓條壓蓋	球墨鑄鐵	QT450-10	GB/T 12227
	碳素鋼	WCB、A305	GB/T 12228、GB/T 12229
	奧氏體不銹鋼	CF8、CF3、CF8M、CF3M、310S	GB/T 12230、GB/T 4237
	奧氏體不銹鋼	304、304L、316、316L	ASTM A182:2007、ASTM A240:2007
閥板	奧氏體不銹鋼	304、304L、316、316L	ASTM A240:2007
閥板	奧氏體不銹鋼	06Cr19Ni10、22Cr19Ni10、06Cr17Ni12Mo2	GB/T 4237
閥桿	不銹鋼圓棒	304、304L、316、316L	ASTM A479:2008
支架	碳素鋼	WCB	GB/T 12229
支架	碳素鋼	Q235	GB/T 700
閥桿螺母	銅合金	ZcuZn38Mn2Pb2、ZcuSn5Pb5Zn5	GB/T 12225
閥桿螺母	含鎳鑄鐵	D-2	ASTM A439:83(2009)
填料密封件	石墨編織填料	-	JB/T7370-1994
閥座密封圈	聚四氟乙烯	-	HG/T 2903
閥座密封圈	橡膠	氟橡膠、丁晴橡膠、三元乙丙橡膠	-
手輪	碳素鋼	25、Q235A	GB/T 699、GB/T 700
手輪	球墨鑄鐵	QT400-15、QT450-15	GB/T 12227
