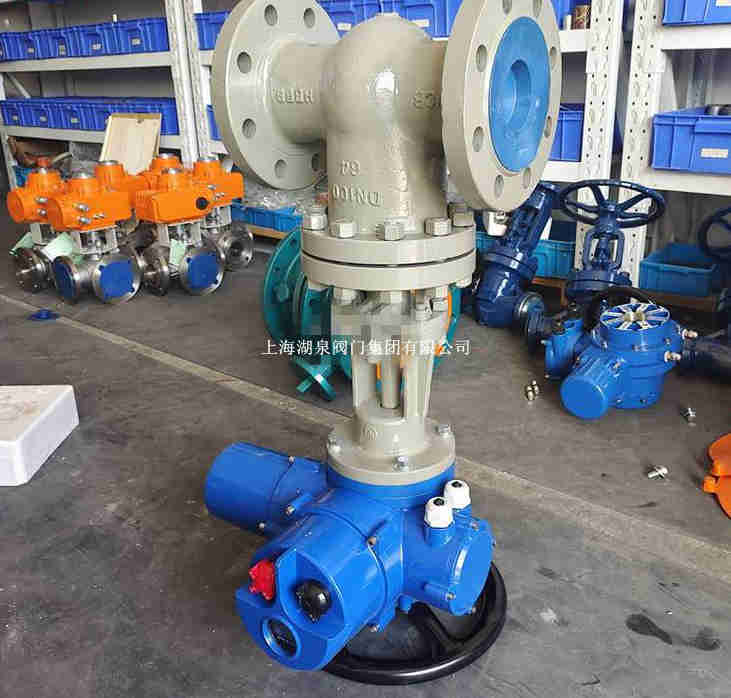

電動閘閥Z941H-25C DN200各數字代表的含義
[ 2022-09-13 ]
電動閘閥Z941H-25C DN200產品各數字代表的含義型號含義表示如下：
Z941H-25C DN200各數字代表的含義：
Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。
9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。
4-說明它的連接為方式為法蘭。
1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板;
H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。
25-指的是閘閥所需要的壓力為25公斤。
C-主體閘閥為WCB鑄鋼(也叫碳鋼)
DN200-閥門口徑為250.可以簡單來理解就是閥門的大小。
電動閘閥Z941H-25C DN200各數字代表的含義優點：
1、 閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。形體簡單,結構長度短，制造工藝性好，適用范圍廣。
電動閘閥Z941H-25C DN200各數字代表的含義主要技術參數
Z941H-25C DN200各數字代表的含義：
Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。
9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。
4-說明它的連接為方式為法蘭。
1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板;
H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。
25-指的是閘閥所需要的壓力為25公斤。
C-主體閘閥為WCB鑄鋼(也叫碳鋼)
DN200-閥門口徑為250.可以簡單來理解就是閥門的大小。
電動閘閥Z941H-25C DN200各數字代表的含義優點：
1、 閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。形體簡單,結構長度短，制造工藝性好，適用范圍廣。
電動閘閥Z941H-25C DN200各數字代表的含義主要技術參數
| MPa） | 試驗壓力（MPa） | 適用介質 | 適用溫度℃ | ||
| 殼體 | 密封（液體） | 低壓密封（氣） | |||
| 1.6 | 2.4 | 1.76 | 0.6 | 水、蒸氣、油品 | ≤425 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.00 | 4.4 | |||
| 6.4 | 9.60 | 7.04 | |||
