      球閥知識閥門首頁 > 閥門知識 > 球閥知識 >

      電動球閥型號規格尺寸表及圖片

      [ 2023-09-14 ]
      電動球閥型號規格尺寸表及圖片, 球閥的尺寸主要包括管徑、長度、寬度等方面。球閥的管徑一般為DN15~DN2000,長度和寬度根據不同的型號和材料會有所不同。球閥參數表名稱型號公稱壓?PN/MPa 適?介質適?溫度≤/℃公稱通徑DN/mm內螺紋球閥Q11F-161.6 油品、?10015~65球閥Q41F-16 32~150電動球閥Q941F-16 50~150球閥Q41F-16P 硝酸類100,125,150 球閥Q41F-16FR 醋酸類100,125,150 L形三通式球閥Q44F-16Q油品、?15~ 150T形三通式球閥Q45F-16Q 15~150蝸輪傳動固定式球閥Q347F-... 球閥型號規格尺寸表 公稱壓力或壓力級:PN1.0-32.0MPa、ANSICLASS150-900、JIS10-20K;公稱通徑或口徑:DN6~900、NPS1/4~36。球閥(Ballvalve),啟閉件(球閥)由閥桿驅動,并繞球閥軸作...提供的 電動球閥『標準、型號、結構、尺寸』,上海湖泉閥門球閥系列:進口球閥美國進口球閥 、耐腐蝕球閥Q41F46-16、電動球閥Q941F-16C 、精小型三段式球...球閥的型號代號的表達方式主要包括球閥的附加代號、球閥名稱代號、驅動方式、連接形式、結構形式、密封材質、壓力等級、閥體材料。

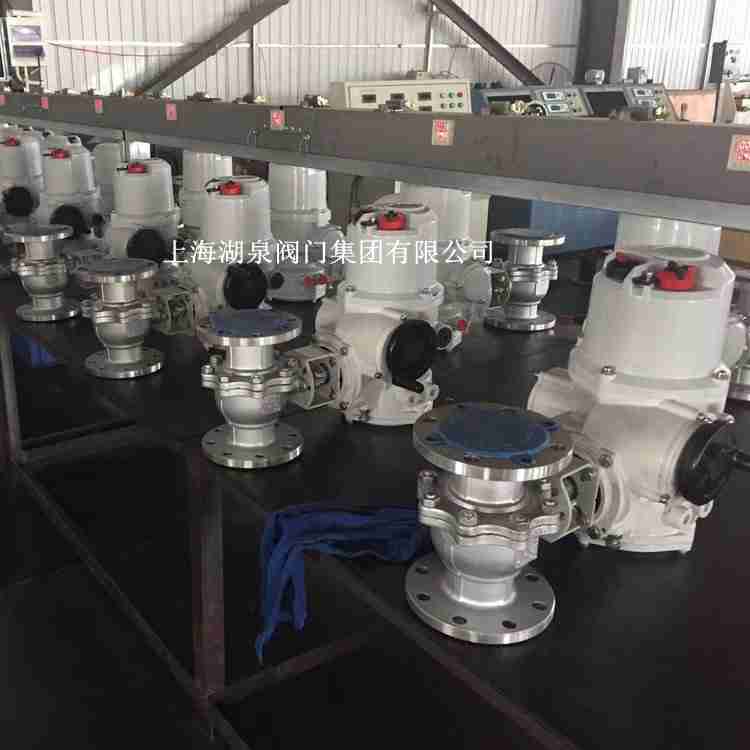

      球閥
      常見的球閥型號有:V型球閥:VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H;  10、保溫球閥:BQ41F、BQ641F、BQ941F;  11、不銹鋼球閥:Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;  12、襯氟球閥:Q41F46、Q641F46、Q941F46;  13、低溫球閥:DQ41F、DQ41H、DQ41Y;  14、對夾式球閥:Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、  15、高溫球閥:Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、  16、固定球閥:Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;渦輪球閥:Q341F、Q341H、Q341W、Q341Y;  17、焊接球閥:Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;  18、偏心半球閥:Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y;  19、上裝式球閥:SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F;  20、三通球閥:Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;  21、四通球閥:Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
      電動閥

      球閥型號編制表示方法:

      1.球閥附加代號:V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S

      DY多表示上裝式;

      2.球閥名稱代號:Q表示球閥;

      3.球閥驅動代號:2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代

      號;

      4.連接方式代號:1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式;

      5.結構型式代號:

      (1)浮動式:1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通;

      (2)固定式:0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型

      三通;

      6.密封材質代號:B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑

      料、蒙乃爾P、Y硬質合金、W閥體直接加工;

      7.壓力等級代號:

      (1)16表示壓力為16公斤(1.6Mpa)最大可到64Mpa;

      (2)150LB表示美標磅級壓力,最大耐壓等級可達2500LB(150LB=1.6MPA/300LB=2.5-

      4.0mpa/400LB=6.4mpa/600LB=10mpa);

      (3)5K表示日級壓力,最大壓力63K;

      閥體材質代號:A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。

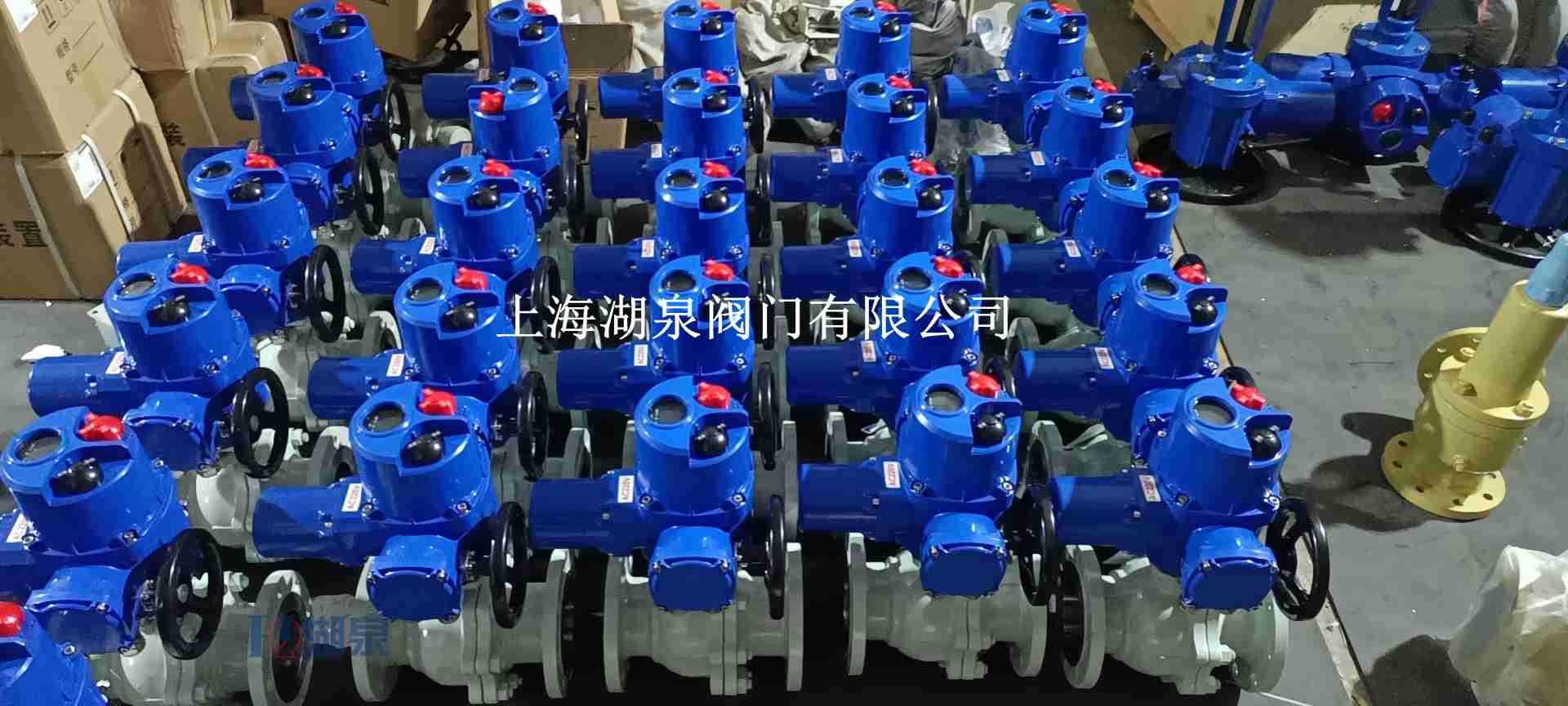

      電動球閥

      電動執行器技術參數

      電動球閥閥體參數

      電源

      AC110、220、380V/DC24、220V

      公稱通徑

      DN15~200mm

      輸出力矩

      50N·M~2000N·M

      公稱壓力

      PN1.6、2.5、4.0、6.4、10MPa

      任選功能

      開關型、觸點型、開度信號、智能調節型

      閥軸材質

      碳鋼、不銹鋼

      動作范圍

      0~90°±5°

      閥體材質

      碳鋼、304/316/316L不銹鋼

      動作時間

      15秒/30秒/60秒

      球體材質

      304/316/316L不銹鋼

      環境溫度

      -30°~60°

      閥座密封

      PTFE、PPL、金屬密封

      手動操作

      附帶手柄操作

      溫   度

      PTFE≤180、PPL≤350、金屬密封≤450

      限   位

      電氣、機械二重限位

      適用介質

      水、石油、粘性流體、漿料、強氧化性介質等

      防護等級

      IP-67(防爆外殼:Exd BT4 Exd BT6)

      輸入信號

      0-10,1-5VDC/4-20mA(智能調節型)

      特   點

      連線簡單,結構緊湊、阻力小、動作穩定

      球閥廠家

      電動球閥主要外形及連接尺寸:

      公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
      L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
      H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
      H1 根據所配執行機構而定
      D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
      D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
      D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
      n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
      A、A1 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同

      本文標題:電動球閥型號規格尺寸表及圖片 本文地址:http://www.gxphb.com/tech-qiufa/4813.html
