截止閥的結構和特點
[ 2013-07-04 ]

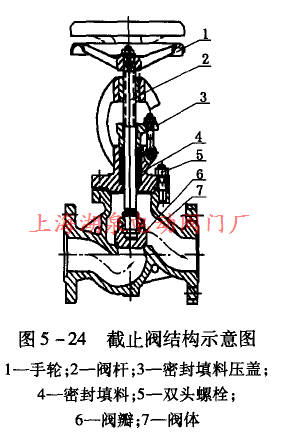

截止閥也是一種常用的截斷閥，如圖5-24所示。截止閥的啟閉件(閥瓣)沿著閥座通道的中心線上下移動。截止閥主要用于水和蒸氣管道
上，而在原油管道上使用較少。
1.截止閥的特點
(1)與閘閥相比．截止閥結構簡單，制造與維修較方便。
(2)截止閥啟閉時閥瓣與閥體密封面之間無相對滑動(錐形密封面除外)，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度較小，但結構長度較大。
(4)關閉時、因為閥瓣運動方向與介質壓力作用方向相反，必須克服介質的作用力，所以關閉力矩大。因此，截止閥通徑受到限制，一般公稱直徑不大于200mm。
(5)流動阻力大。閥體內介質通道比較曲折，流動阻力大，動力消耗大。在各類截斷閥中，截止閥的流動阻力最大。
(6)介質流動方向受限制。介質流經截止閥時，在閥座通道處應保證從下向上流動，所以介質只能單方向流動。
2.截止閥的結構
截止閥主要由閥體、閥蓋、陽桿、閥瓣及驅動裝置等組成。
(1)閥體與閥蓋：閥體與閥蓋用螺紋或法蘭連接。閥體主要有直通式、角式和直流式三種形式。角式閥體的進、出口通道的中心線成直角，介質流動方向也將變化如。角，如圖5-25所示。角式截止閥安裝在垂直相交的管路上。直流式閥體用于斜桿式截止閥，如圖5-26所示。
(2)閥瓣與密封圈：閥瓣是截止閥的啟閉件，它與閥座一起形成密封副，接通或截斷介質。
(3)閥桿：截止閥閥桿一般都做旋轉升降運動，手輪固定在閥桿上端部。順時針方向旋轉手輪，閥桿一起旋轉并向下運動。當閥瓣密封面與陰座密封面達到緊密接觸時，截止閥處于關閉狀態；逆時針方向旋轉手輪，閥桿一起旋轉并帶著閥瓣向上運動，使其離開閥座密封面，這時截止閥處于開啟狀態。
上，而在原油管道上使用較少。
1.截止閥的特點
(1)與閘閥相比．截止閥結構簡單，制造與維修較方便。
(2)截止閥啟閉時閥瓣與閥體密封面之間無相對滑動(錐形密封面除外)，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度較小，但結構長度較大。
(4)關閉時、因為閥瓣運動方向與介質壓力作用方向相反，必須克服介質的作用力，所以關閉力矩大。因此，截止閥通徑受到限制，一般公稱直徑不大于200mm。
(5)流動阻力大。閥體內介質通道比較曲折，流動阻力大，動力消耗大。在各類截斷閥中，截止閥的流動阻力最大。
(6)介質流動方向受限制。介質流經截止閥時，在閥座通道處應保證從下向上流動，所以介質只能單方向流動。
2.截止閥的結構
截止閥主要由閥體、閥蓋、陽桿、閥瓣及驅動裝置等組成。
(1)閥體與閥蓋：閥體與閥蓋用螺紋或法蘭連接。閥體主要有直通式、角式和直流式三種形式。角式閥體的進、出口通道的中心線成直角，介質流動方向也將變化如。角，如圖5-25所示。角式截止閥安裝在垂直相交的管路上。直流式閥體用于斜桿式截止閥，如圖5-26所示。
(2)閥瓣與密封圈：閥瓣是截止閥的啟閉件，它與閥座一起形成密封副，接通或截斷介質。
(3)閥桿：截止閥閥桿一般都做旋轉升降運動，手輪固定在閥桿上端部。順時針方向旋轉手輪，閥桿一起旋轉并向下運動。當閥瓣密封面與陰座密封面達到緊密接觸時，截止閥處于關閉狀態；逆時針方向旋轉手輪，閥桿一起旋轉并帶著閥瓣向上運動，使其離開閥座密封面，這時截止閥處于開啟狀態。
