電動蝶閥的安裝方法及注意事項
[ 2021-03-22 ]
電動蝶閥如何安裝呢？電動蝶閥的安裝方法及注意事項
1、方向
電動蝶閥從理論上說可以任意方向進行安裝，推薦閥軸水平放置的安裝方式，這樣兩端軸承不會在底部（下面），以免介質中的泥沙進入軸承。
2、進水管配置
電動蝶閥的進水側存在彎管、丁字管造成流體彎曲和分布不均勻流入閥門時，在管內將發生偏流，因此必須將所產生的偏流均勻配置在蝶板的兩側，以免產生蝶板兩側不均勻受力，并可能產生附加力矩，見圖1。
3、出水管配置
如果在管線上，閥門上為了不承受施加軸方向來的力和彎曲力矩，最好在閥門的出口側設置伸縮接頭。閥門開閉時的閥門水壓力不應該由地腳承受，而是通過閥門的法蘭，由管路承受為好。
4、安裝尺寸

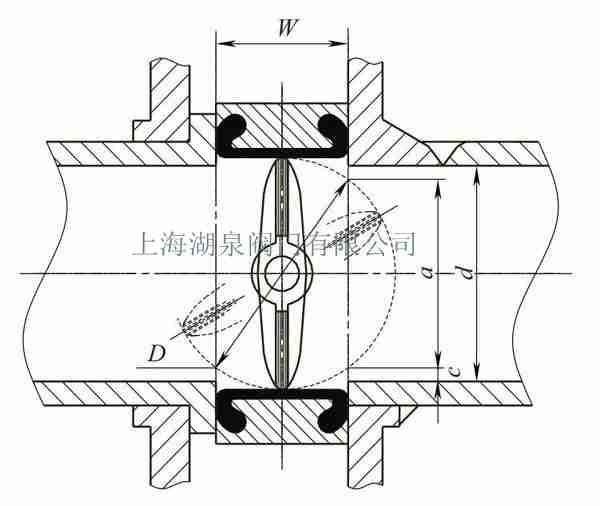

電動蝶閥一般結構長度都比較短，它的蝶板將伸到相鄰的管道或其他部件內，因此要注意不能與其他零件碰撞和干涉。再則要防止相配管道內徑的誤差大于c而與蝶板相碰，見圖2。
5、注意事項
電動蝶閥作為調節用不外乎調節流量和壓力。閥的調節都是通過壓力的損失來實現。
關于電動蝶閥的流量與轉角的關系曲線像一個積分符號，屬于拋物線型。在蝶板開度大于60°的特定情況下增大轉角時，流量的變化較小。同樣，蝶板轉角小于15°時也有類似情況。
為了取得好的調節效果應該注意如下幾點：
a、調節閥的損失至少占系統的1/3。
b、為了取得好的調節效果往往使閥門的口徑比相配管子通徑小。
c、根據經驗，通徑的確定應使閥門流速達到5m/s。
1、方向
電動蝶閥從理論上說可以任意方向進行安裝，推薦閥軸水平放置的安裝方式，這樣兩端軸承不會在底部（下面），以免介質中的泥沙進入軸承。
2、進水管配置
電動蝶閥的進水側存在彎管、丁字管造成流體彎曲和分布不均勻流入閥門時，在管內將發生偏流，因此必須將所產生的偏流均勻配置在蝶板的兩側，以免產生蝶板兩側不均勻受力，并可能產生附加力矩，見圖1。
如果在管線上，閥門上為了不承受施加軸方向來的力和彎曲力矩，最好在閥門的出口側設置伸縮接頭。閥門開閉時的閥門水壓力不應該由地腳承受，而是通過閥門的法蘭，由管路承受為好。
4、安裝尺寸
電動蝶閥一般結構長度都比較短，它的蝶板將伸到相鄰的管道或其他部件內，因此要注意不能與其他零件碰撞和干涉。再則要防止相配管道內徑的誤差大于c而與蝶板相碰，見圖2。
電動蝶閥作為調節用不外乎調節流量和壓力。閥的調節都是通過壓力的損失來實現。
關于電動蝶閥的流量與轉角的關系曲線像一個積分符號，屬于拋物線型。在蝶板開度大于60°的特定情況下增大轉角時，流量的變化較小。同樣，蝶板轉角小于15°時也有類似情況。
為了取得好的調節效果應該注意如下幾點：
a、調節閥的損失至少占系統的1/3。
b、為了取得好的調節效果往往使閥門的口徑比相配管子通徑小。
c、根據經驗，通徑的確定應使閥門流速達到5m/s。
