產品名稱：Z45X-16Q DN150,DN200,DN300暗桿軟密封閘閥[ 2024-10-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

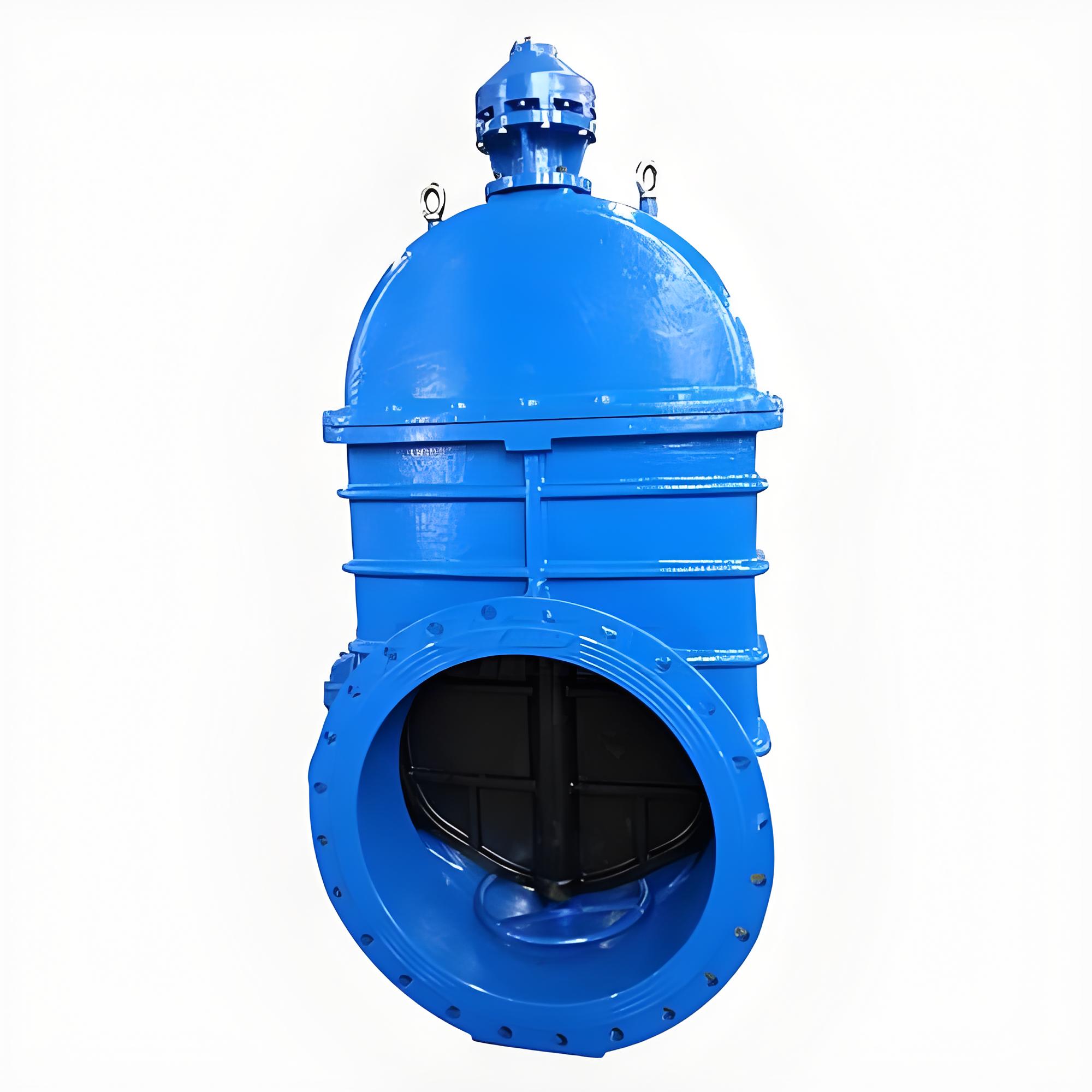

一、Z45X-16Q DN150,DN200,DN300暗桿軟密封閘閥介紹

上海湖泉閥門集團有限公司暗桿軟密封閘閥是一種常用的閥門，具有良好的密封性能和較長的使用壽命，廣泛應用于許多工業領域。‌

暗桿軟密封閘閥的結構特點包括： ‌無凹腔結構‌：閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，從根本上杜絕腐蝕。 ‌閥桿密封‌：采用“O”形密封圈，確保密封可靠。 ‌整體閥蓋暗桿設計‌：結構緊湊，閥桿螺母與閘板兩體結構，無卡阻現象。 ‌防腐性能‌：殼體內外表面噴涂環氧樹脂，必要時內表面襯搪瓷，連接螺栓采用內六角螺栓，頂部膠封。 ‌衛生性‌：環氧樹脂符合衛生標準，閘板整體包覆符合衛生檢驗的橡膠，閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等材料。暗桿軟密封閘閥的工作原理基于其設計特點： ‌啟閉件為閘板‌：閘板圍繞閥桿做上下運動實現開啟和關閉，運動方向與管道內介質流動方向垂直。 ‌閥桿螺紋設計‌：閥桿上有螺紋，轉動閥桿時，在閥門頂端的螺母和閥體上面的導槽作用下，閥桿做直線的上下運動，帶動閘板同時運動。 ‌開啟狀態判斷‌：由于閥桿螺紋在閥體內部，暗桿閘閥在開啟過程中不能直接觀察閥桿位置判斷啟閉狀態，通常以轉不動閥桿為止，但需考慮鎖死情況，一般在開到頂點后再倒回1/2-1圈作為全開位置。暗桿軟密封閘閥的應用范圍廣泛，適用于飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業，具有輕便易攜、安裝維修便捷、上密封結構緊密且摩擦阻力小等優點‌。

二、Z45X-16Q 暗桿軟密封閘閥零部件材料

序號	部件	材料
1	閥體	灰鑄鐵、球墨鑄鐵
2	閥瓣	球墨鑄鐵外覆丁晴橡膠或三元乙丙膠
3	內六角螺栓	碳化處理
4	密封圈	丁晴橡膠或三元乙丙膠
5	閥蓋	灰鑄鐵、球墨鑄鐵
6	閥桿	不銹鋼
7	O型密封圈	丁晴橡膠或三元乙丙膠
8	止推軸承	錫青銅
9	螺栓	不銹鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁晴橡膠
12	手輪（傳動帽）	可鍛鑄鐵

公稱通徑		L	D1	D2		D3	H	B	f	n-Φd		配用螺給
mm	inch	L	D1	1.0MPa	1.6MPa	D3	H	B	f	1.0MPa	1.6MPa	1.0MPa	1.6MPa
40	1 1/2″	165	88	110		150	310	18	3	4-Φ18		M16
50	2″	178	102	125		165	340	20	3	4-Φ18		M16
65	2 1/2″	190	122	145		185	370	20	3	4-Φ18		M16
80	3″	203	133	160		200	410	22	3	8-Φ18		M16
100	4″	229	158	180		220	450	24	3	8-Φ18		M16
125	5″	254	184	210		250	480	26	3	8-Φ18		M16
150	6″	267	212	240		285	550	26	3	8-Φ23		M20
200	8″	292	268	295		340	630	30	3	8-Φ23	12-Φ23	M20
250	10″	330	320	350	355	405	750	32	3	12-Φ23	12-Φ27	M20	M24
300	12″	356	370	400	410	460	820	32	4	12-Φ23	12-Φ27	M20	M24
350	14″	381	430	460	470	520	980	36	4	16-Φ23	16-Φ27	M20	M24
400	16″	406	482	515	525	580	1010	38	4	16-Φ27	16-Φ31	M24	M27
450	18″	432	532	565	585	640	1195	40	4	20-Φ27	20-Φ31	M24	M27
500	20″	457	585	620	650	715	1270	42	4	20-Φ27	20-Φ34	M24	M30
600	24″	508	685	725	770	840	1390	48	5	20-Φ31	20-Φ37	M27	M33
700	28″	610	800	840		895	1550	40	5	24-Φ31		M27
800	32″	660	905	950		1015	1750	44	5	24-Φ34		M30
900	36″	711	1005	1050		1115	1950	46	5	28-Φ34		M30
1000	40″	811	1110	1160		1230	2170	50	5	28-Φ38		M33
