產品名稱：j961y電動高壓高溫電站截止閥[ 2021-10-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、j961y電動高壓高溫電站截止閥產品介紹

上海湖泉閥門集團有限公司主要生產j961y電動高壓高溫電站截止閥，湖泉閥門廠家可提供高溫高壓電站截止閥價格，高溫高壓電站截止閥說明書，高溫高壓電站截止閥實物圖，電動高溫高壓電站截止閥結構圖，高溫高壓電站截止閥外形尺寸，高溫高壓電站截止閥執行標準，高溫高壓電站截止閥工作原理，高溫高壓電站截止閥作用特點。，如果有不懂的地方可以咨詢我們技術人員，可以為你作詳細的指導說明。它廣泛適用于ANSI Class1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。

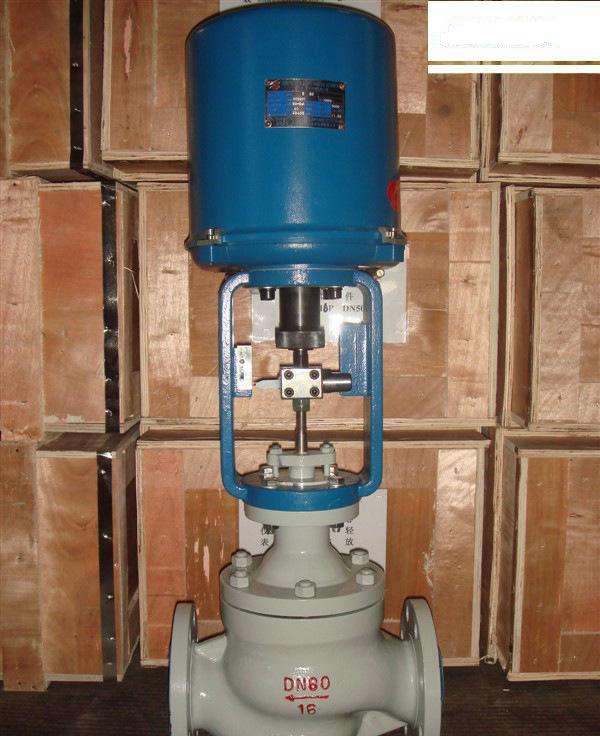

j961y電動高壓高溫電站截止閥

二、j961y電動高壓高溫電站截止閥產品特點

高壓高溫電站截止閥設計與制造：ANSI B16.34 E101
高壓高溫電站截止閥結構長度：ANSI B16.10 E101
高壓高溫電站截止閥壓力溫度等級：ANSI B16.34 E101
高壓高溫電站截止閥試驗與檢驗：API598 E101　　設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為4.閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面6.閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。具有上密封結構，保證閥門開啟運行時不經閥桿外漏。電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。

三、j961y電動高壓高溫電站截止閥產品主要零部件材料

閥體	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
閥瓣	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥桿	25Cr2MoV	25Cr2MoV	20Cr1Mo1V1A	20Cr1Mo1V1A
閥座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
密封環	增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuA110Fe3

四、j961y電動高壓高溫電站截止閥產品參數表

公稱通徑：DN15-DN200	公稱壓力：20.0MPa-32.0MPa
適用介質：水、蒸汽	適用溫度：-20℃-570℃
閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼等	設計標準：GB/T 12234、ASME B16.34
結構長度標準：JB/T 3595	對焊連接尺寸標準：JB/T 3595、ASME B16.25
