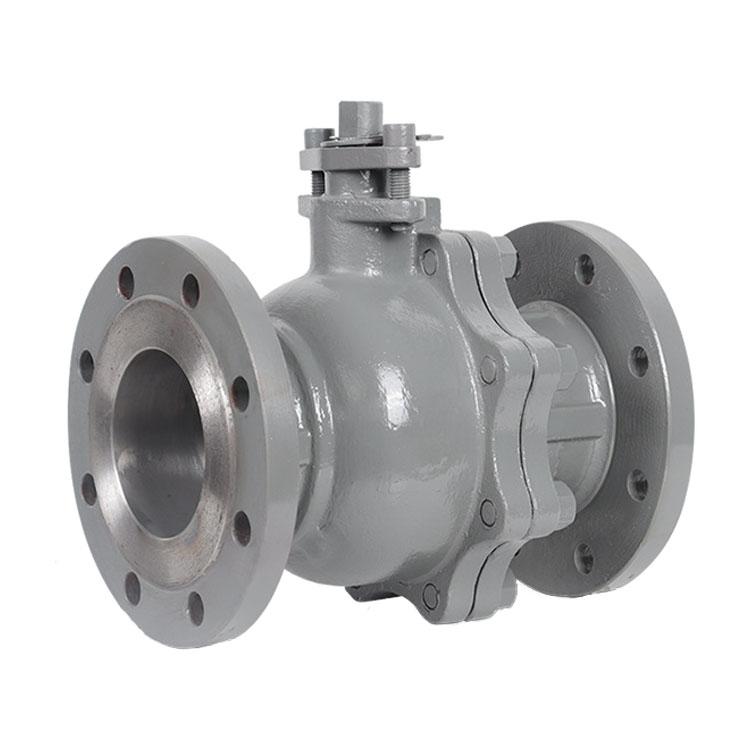

產品名稱：球閥Q41F-16C DN65（用于水、溶劑、酸和天然氣等）[ 2024-09-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、球閥Q41F-16C DN65產品介紹

球閥Q41F-16C DN65是一種常用的軟密封球閥，具有特定的規格和結構特點。‌ 球閥Q41F-16C DN65的主要特點和規格包括： ‌型號‌：Q41F-16C，其中“Q”代表球閥類型，“4”代表法蘭連接方式，“1”代表結構形式為浮動式，“F”代表閥座材料為聚四氟乙烯（PTFE），“16”代表公稱壓力為1.6MPa，“C”代表閥體材質為碳素鋼。 ‌公稱通徑‌（DN）為65，表示該球閥的口徑大小。 ‌工作壓力‌為1.6MPa，適用于一般的工業管道系統。 ‌適用介質‌包括水、溶劑、酸和天然氣等，適用于多種工作介質。 ‌填料‌為柔性石墨墊圈或316+柔性石墨墊圈，確保良好的密封性能。球閥Q41F-16C DN65的主要用途是在管路系統中用來切斷、分配和改變介質的流動方向。由于其只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密，因此非常適合作為開關和切斷閥使用。此外，隨著技術的發展，球閥的設計已經擴展到具有節流和控制流量的功能，例如V型球閥，以滿足更廣泛的應用需求。該球閥的連接形式為法蘭連接，適用于常壓和常溫環境，但也可以根據具體需求進行定制加工。由于其結構簡單、操作方便、流通能力大以及良好的密封性能，球閥Q41F-16C DN65在工業領域中得到廣泛應用‌。

二、球閥Q41F-16C DN65產品性能參數

型號		Q41F-16C Q41F-25C	Q41F-16P Q41F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316+柔性石墨墊圈
	填料	聚四氟乙烯

公稱通徑 DN(mm)	尺寸
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	b	n-фd	L	D	D1	b	n-фd	L	D	D1	b	n-фd
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	140	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	150	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	180	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	200	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	220	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	250	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	280	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	320	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	360	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	400	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30
