      法蘭閘閥閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >

      產品名稱:手動閘閥Z41H-16C dn200(生產廠家)[ 2023-12-15 ]

      訂購熱線:021-64162222
      訂購傳真:021-62677999
      質量穩定:實行全過程質量監控,細致入微全方位檢測!
      價格合理:高效內部成本控制,減少了開支,讓利于客戶
      交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
      • 產品介紹
      • 規格尺寸
      • 結構圖片
      • 一、手動閘閥Z41H-16C dn200(生產廠家)介紹

        上海湖泉閥門集團有限公司Z41H手動鑄鋼法蘭閘閥結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。密封面采用不銹鋼和硬質合金,使用壽命長。密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動、結構形式;彈性楔式單閥、剛性楔式單閥板和雙閘板型式。廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。廣泛用于自來水廠、石油、化工、制藥、電力、消防、環保水處理等行業,在公稱壓力≤1.6Mpa的蒸氣、水、油品類介質的管路上作啟閉作用。按閘閥的構造將閘閥可分為: (1)平行式閘閥:密封面與垂直中心線平行,即兩個密封面互相平行的閘閥。在平行式閘閥中,以帶推力楔塊的結構zui常為常見,既在兩閘板中間有雙面推力楔塊,這種閘閥適用于低壓中小口徑(DN40—300mm)閘閥。也有在兩閘板間帶有彈簧的,彈簧能產生予緊力,有利于閘板的密封。 (2)楔式閘閥:密封面與垂直中心線成某種角度,即兩個密封面成楔形的閘閥。密封面的傾斜角度一般有2°52´,3°30´,5°, 8°, 10°等,角度的大小主要取決于介質溫度的高低。一般工作溫度愈高,所取角度應愈大,以減小溫度變化時發生楔住的可能性。
        手動閘閥Z41H-16C dn200(生產廠家)

        二、手動閘閥Z41H-16C dn200(生產廠家)適用范圍

        殼體材料

        適用介質

        適用溫度

        碳素鋼(C型)

        水、蒸汽、油品

        ≤425

        鉻鎳鈦鋼(P型)

        硝 酸類

        ≤200

        鉻鎳鉬鈦鋼(R型)

        醋酸類

        ≤200

        鉻鉬鋼(I型)

        水、蒸汽、油品

        ≤550

        三、手動閘閥Z41H-16C dn200(生產廠家)性能規范

        公稱壓力(MPa)

        試驗壓力(MPa)

        殼體

        密封(液)

        密封(氣)

        上密封

        1.6

        2.4

        1.76

        0.6

        1.76

        2.5

        3.8

        2.75

        0.6

        2.75

        4.0

        6.0

        4.4

        0.6

        4.4

        6.4

        9.6

        7.04

        0.6

        7.04

        10.0

        15.0

        11.0

        0.6

        11.0

        16.0

        24.0

        17.6

        0.6

        17.6

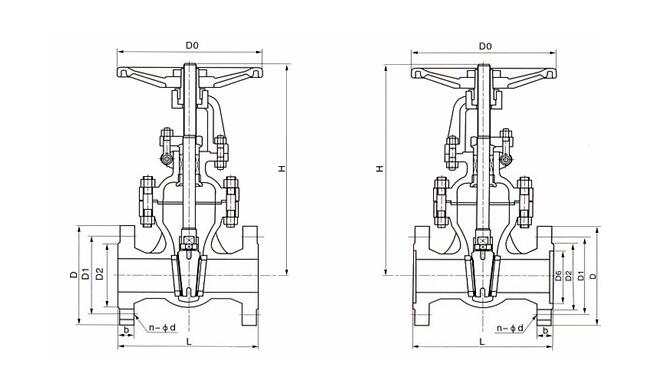

      • 公稱通徑DN(mm)

        主要外形尺寸及連接尺寸(mm)

        L

        D

        D1

        D2

        b

        f

        z-Φd

        H

        H1

        D0

        Z40、Z41、Z42

        15

        130

        95

        65

        45

        14

        2

        4-Φ14

        220

        240

        120

        20

        150

        105

        75

        55

        14

        2

        4-Φ14

        255

        284

        140

        25

        160

        115

        85

        65

        14

        2

        4-Φ14

        275

        303

        160

        32

        180

        135

        100

        78

        16

        2

        4-Φ18

        280

        321

        180

        40

        200

        145

        110

        85

        16

        3

        4-Φ18

        300

        352

        200

        50

        250

        160

        125

        100

        16

        3

        4-Φ18

        358

        438

        240

        65

        265

        180

        145

        120

        18

        3

        4-Φ18

        375

        450

        240

        80

        280

        195

        160

        135

        20

        3

        8-Φ18

        433

        528

        280

        100

        300

        215

        180

        155

        20

        3

        8-Φ18

        502

        620

        320

        125

        325

        245

        210

        185

        22

        3

        8-Φ18

        612

        753

        360

        150

        350

        280

        240

        210

        24

        3

        12-Φ23

        676

        847

        360

        200

        400

        335

        295

        265

        26

        3

        12-Φ25

        820

        1039

        400

        250

        450

        405

        355

        320

        30

        3

        12-Φ25

        969

        1245

        450

        300

        500

        460

        410

        375

        30

        3

        12-Φ25

        1142

        1472

        560

        350

        550

        520

        470

        435

        34

        4

        16-Φ25

        1280

        1450

        640

        400

        600

        580

        525

        485

        36

        4

        16-Φ30

        1452

        1887

        640

        450

        650

        640

        585

        545

        38

        4

        20-Φ30

        1541

        2011

        720

        500

        700

        705

        650

        608

        42

        4

        20-Φ34

        1676

        2181

        720

        600

        800

        840

        770

        718

        46

        5

        20-Φ41

        1874

        2346

        800

        700

        900

        910

        840

        788

        48

        5

        24-Φ41

        2139

        2819

        880

        800

        1000

        1020

        950

        898

        50

        5

        24-Φ41

        2293

        3034

        980

        900

        1100

        1120

        1050

        998

        52

        5

        28-Φ41

        2595

        3445

        1080

        1000

        1200

        1255

        1170

        1110

        54

        5

        28-Φ42

        2733

        3683

        1180

        1200

        1350

        1485

        1390

        1325

        56

        5

        32-Φ48

        3032

        3032

        1300


        閘閥產品訂貨須知:

        1、閘閥產品名稱與型號

        2、閘閥公稱壓力

        3、閘閥公稱通徑

        4、閘閥連接法蘭標準

        5、閘閥閥體材質

        6、閘閥額定流量系數

        7、閘閥工作介質

        8、閘閥介質溫度

        9、閘閥是否帶附件以便為您正確選型。

      • 手動閘閥Z41H-16C dn200(生產廠家)
