產品名稱：全襯四氟蝶閥D71F4[ 2021-06-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

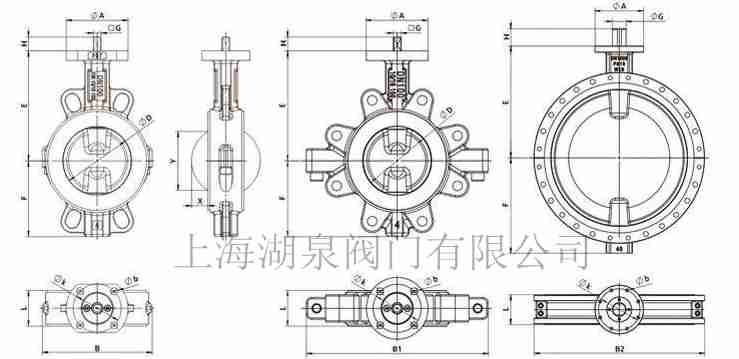

結構圖片

一、全襯四氟蝶閥D71F4 產品介紹

上海湖泉閥門有限公司全襯四氟蝶閥D71F4用帶有球形密封表面的襯聚四氟包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可做快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板和閥座之間的旋轉基面加氟橡膠來控制，D71F46襯氟蝶閥,作為一種用來實現管路系統通斷及流量控制的部件，襯氟蝶閥已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。襯氟蝶閥其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。
全襯四氟蝶閥D71F4

二、全襯四氟蝶閥D71F4產品技術參數

適用介質:酸堿、食品、藥品、污水、淡水、油品等.
適用溫度:-23℃～+150℃(根據閥座材質而定)
閥體材質:不銹鋼304、316, 316L。
閥座材質:聚四氟乙烯F4。
閥板材質:不銹鋼、304,316,316L。
驅動方式: 手動、蝸輪傳動、氣動、電動、液動。

手動	D71F4/P (半襯 )	蝸輪傳動	D371F4/P （半襯）
	D71F46/P (半襯 )		D371F46/P （半襯）
	D71F4 ( 全襯 )		D371F4 （全襯）
	D71F46 （全襯）		D371F46 （全襯）
氣動	D671F4/P （半襯）	電動	D971F4/P (半襯)
	D671F46/P （半襯）		D971F46/P (半襯)
	D671F4 （全襯）		D971F4 (全襯)
	D671F46 （全襯）		D971F46 (全襯 )

主要零件及材料		襯四氟蝶閥標準
零件名稱	材料	設計標準	GB12238
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F4	結構長度	GB12221
閥座	F4	法蘭標準	JB/T79-94
帶桿碟板	全襯（WCB包襯）、半襯（不銹鋼）	法蘭標準	GB9113.1-26
襯墊	硅橡膠	檢驗試驗	GB/T13927
渦輪手柄	Qt400-15球墨鑄鐵、鋁合金	驅動方式	渦輪、手動、電動、氣動

公稱通徑		標準值							參考值
DN (mm)	NPS(inch)	L	D	D1	D2	f	b	Z一φd	D0	H	重量
DN (mm)	NPS(inch)	PNl.0MPa
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	145	4
65	21/2	46	180	145	120	3	20	4-φ18	250	155	6
80	3	46	195	160	135	3	22	4/8-φ18	250	165	8
1OO	4	52	215	180	155	3	22	8-φ18	250	180	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	21O	3	24	8-φ23	300	225	28
200	8	60	335	295	265	3	26	8-φ23	200*	275	56
250	10	68	390	350	320	3	28	12-φ23	200*	315	72
300	12	78	440	400	368	4	28	12-φ23	240*	348	88
350	14	78	500	460	428	4	30	16-φ23	240*	415	120
400	16	102	565	51 5	482	4	32	16-φ25	280*	460	145
450	18	114	615	565	532	4	32	20-φ25	280*	500	165
500	20	127	670	620	585	4	34	20-φ25	320*	530	195
600	24	154	780	725	685	5	36	20-φ30	320*	610	268
700	28	165	895	840	800	5	40	20-φ30	360*	675	320
800	32	190	101O	950	905	5	44	24-φ34	360*	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380*	995	450
1OOO	40	216	1220	1160	1115	5	50	28-φ34	400*	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400*	1295	825
